Barrages & Hydraulique (Aménagements hydroélectriques)
- Maître d’ouvrage : Collectivité Eau du Bassin Rennais (CEBR)
- Missions : Maîtrise d’œuvre pour la réhabilitation de la centrale :
- la mise en place d’une nouvelle turbine
- la réalisation des travaux de rétablissement de la libre circulation des anguilles (montaison et dévalaison),

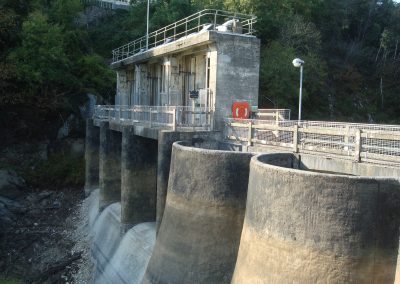

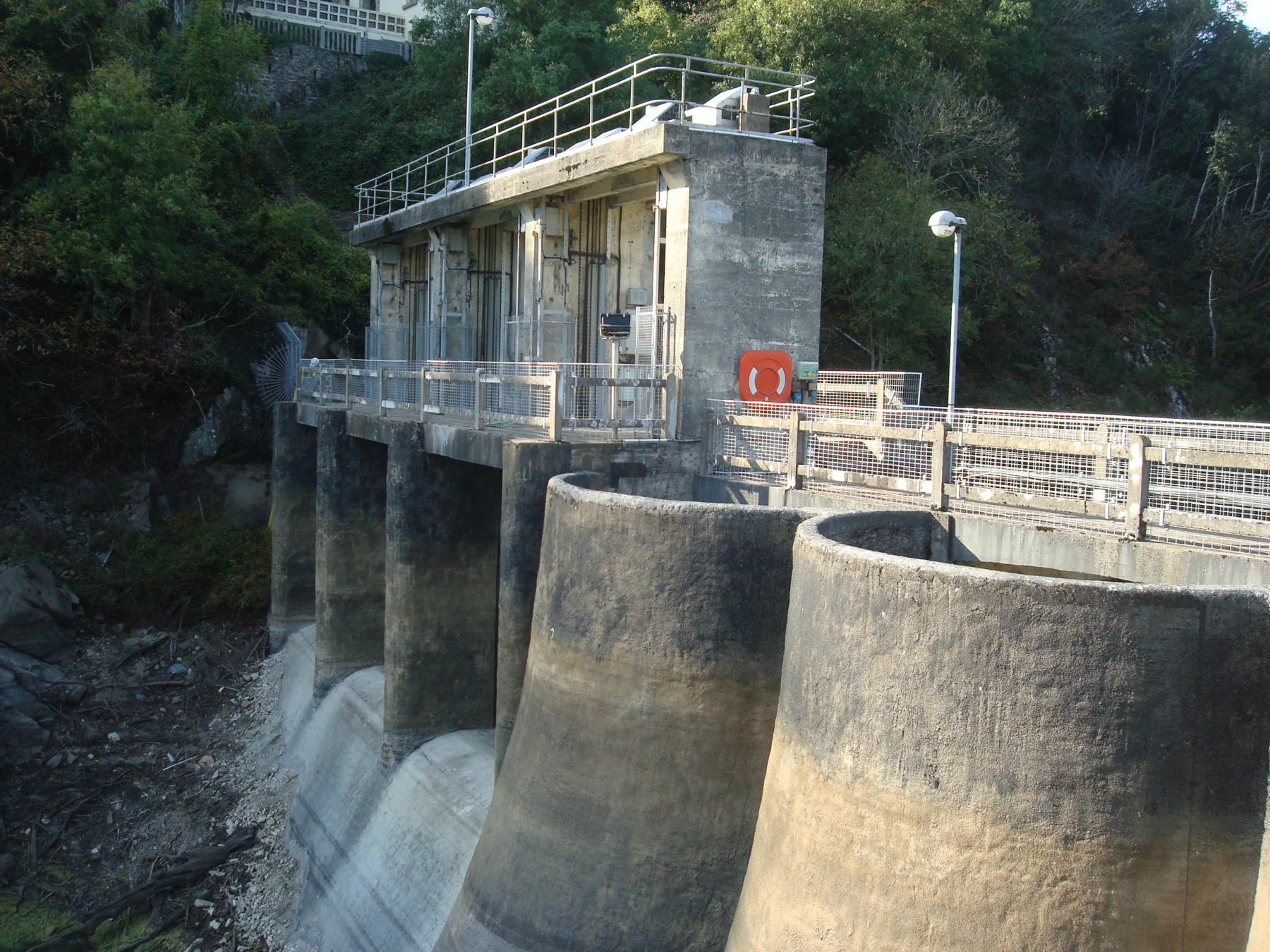

- l’automatisation des vannes de l’évacuateur de crue et l’adaptation du contrôle-commande et du suivi de l’ouvrage
- Assistance à maître d’ouvrage pour le suivi réglementaire du barrage
- Exploitant : Société Publique Locale (SPL) Eau du Bassin Rennais
- Années des missions : 2014 – 2019
- Montant des missions : 210 k€
DESCRIPTION ET CARACTERISTIQUES DU PROJET

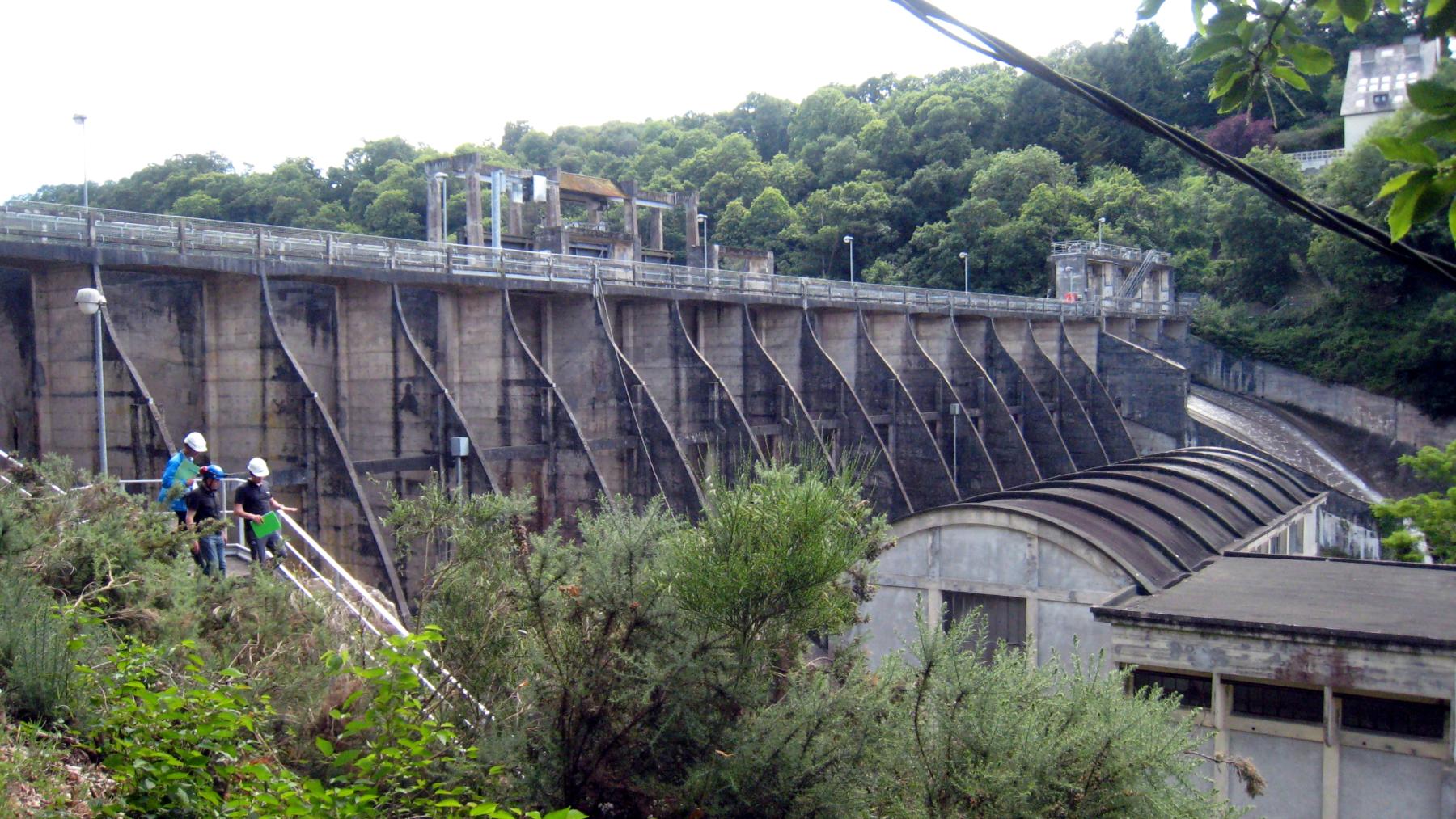

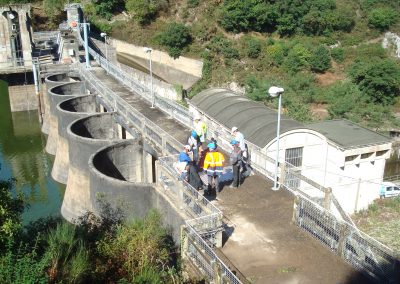

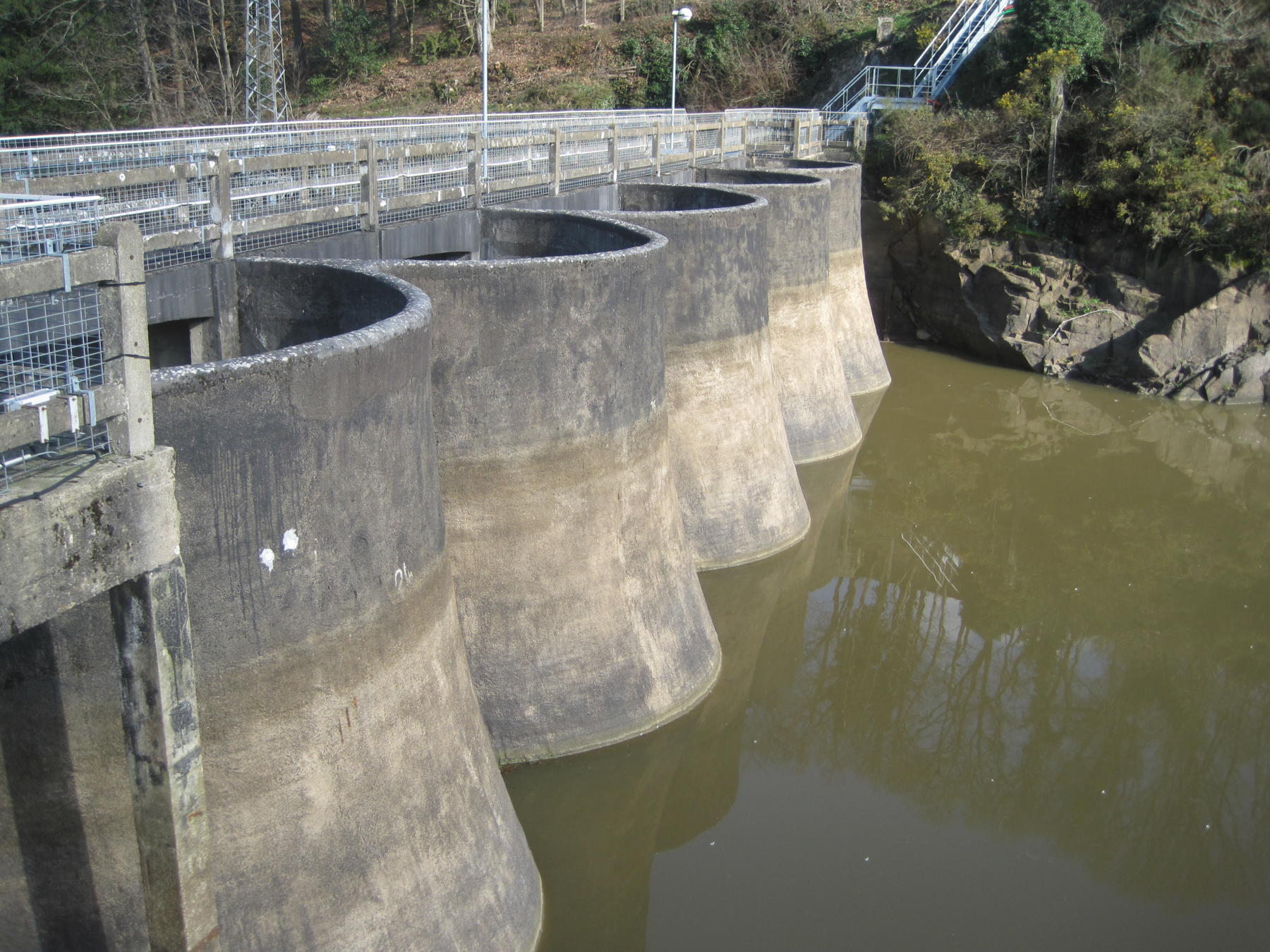

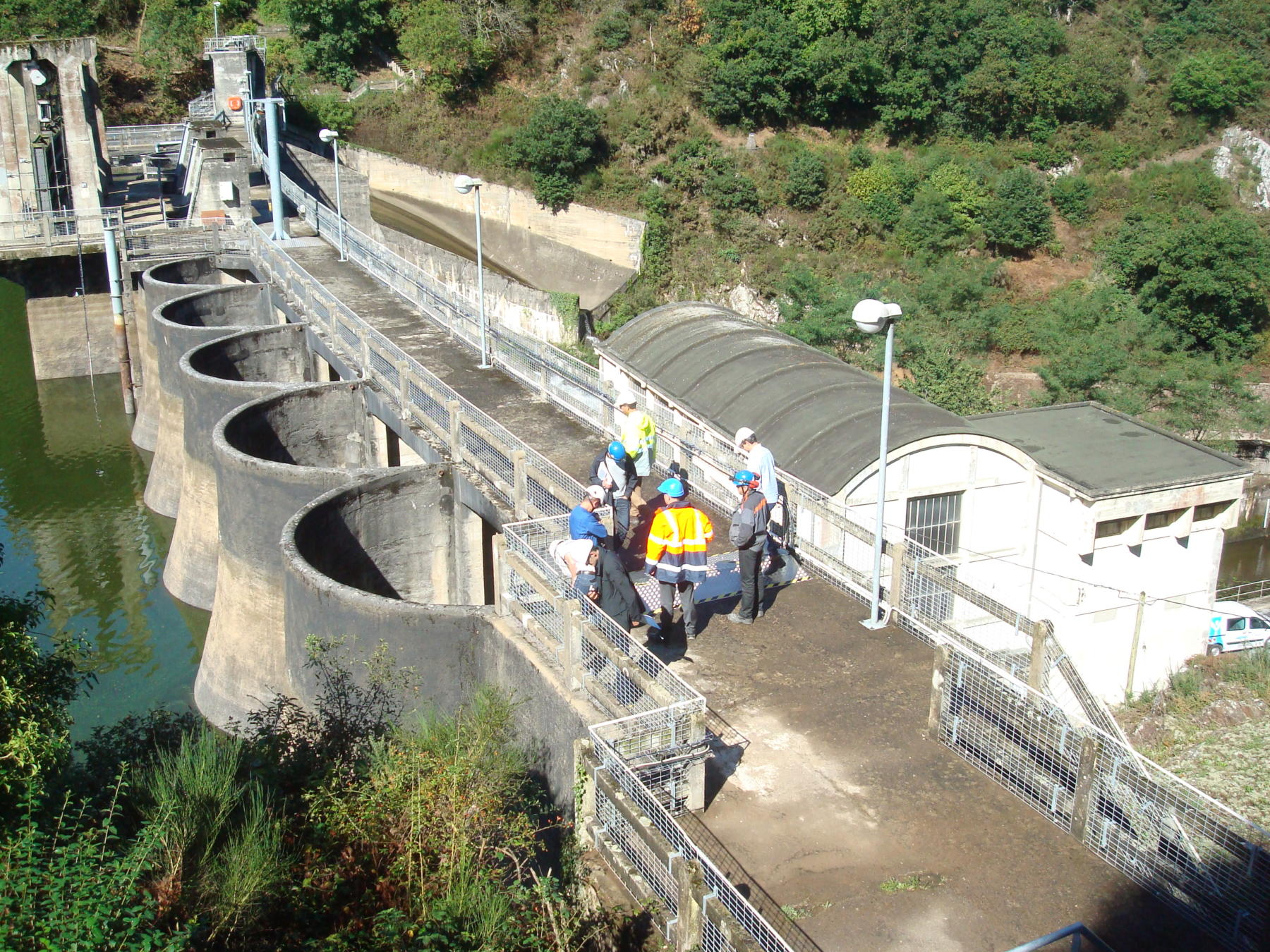

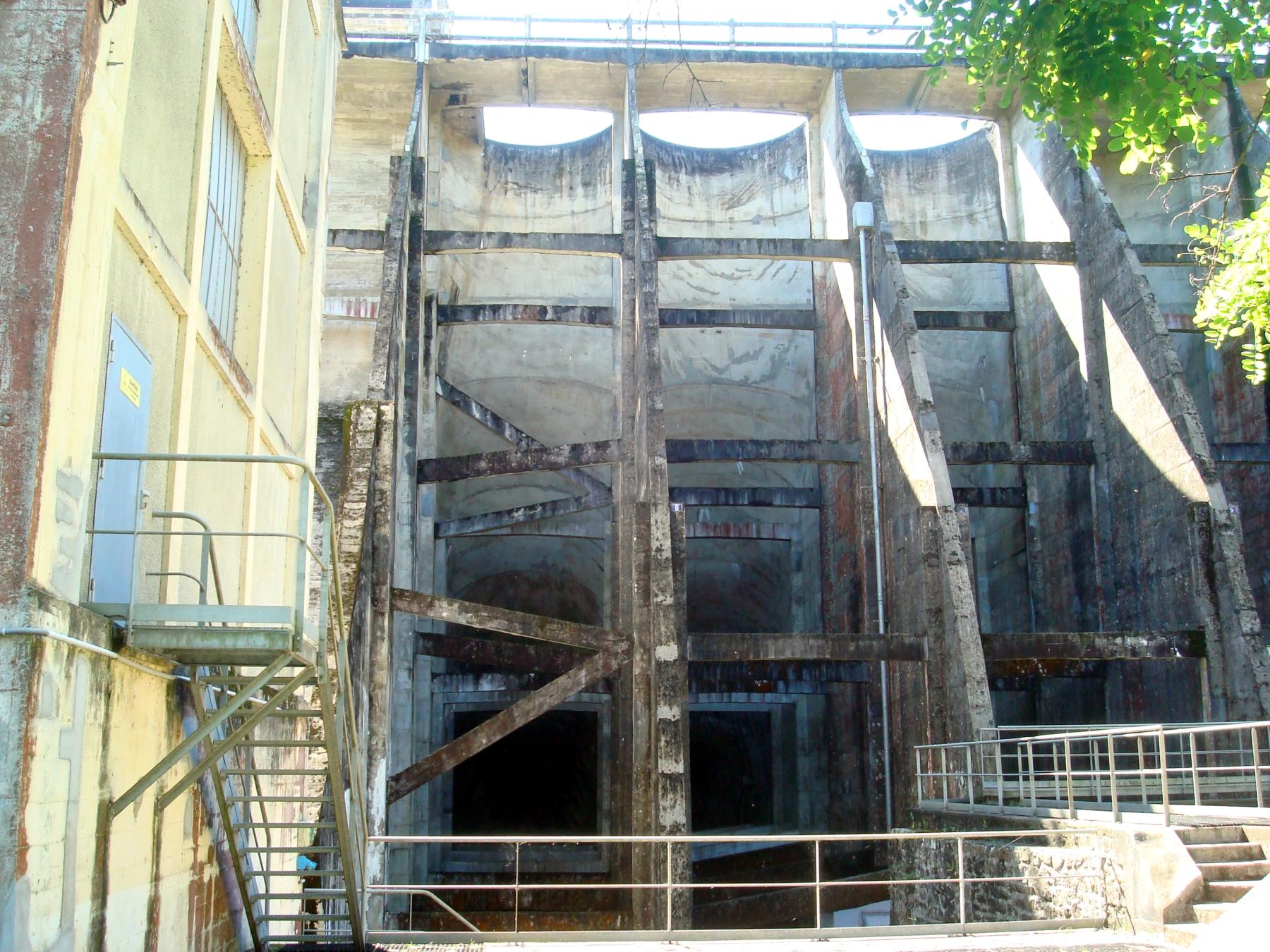

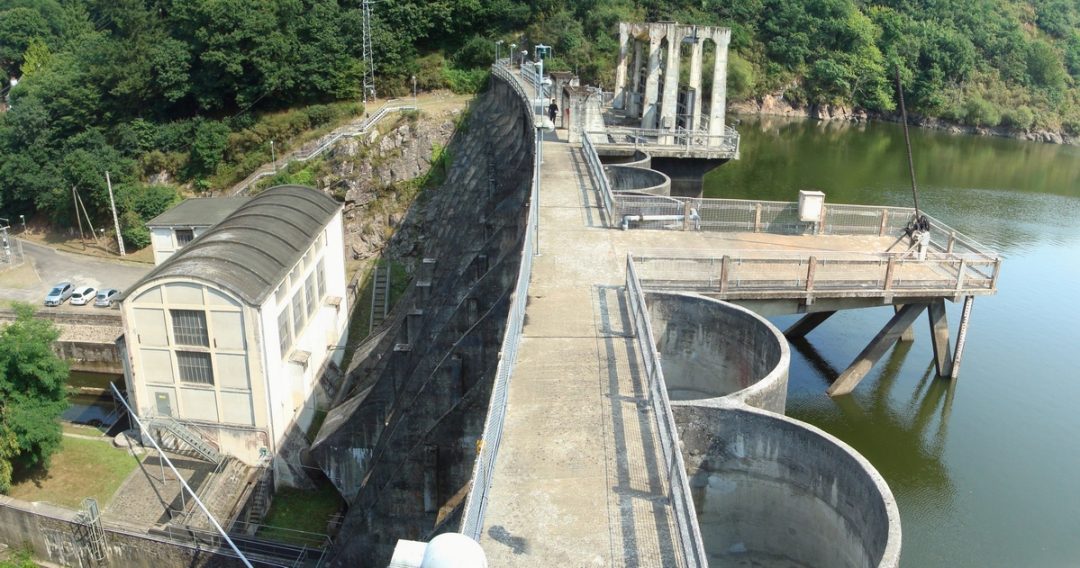

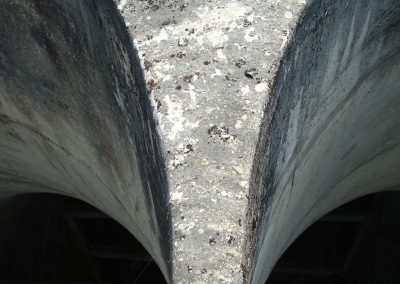

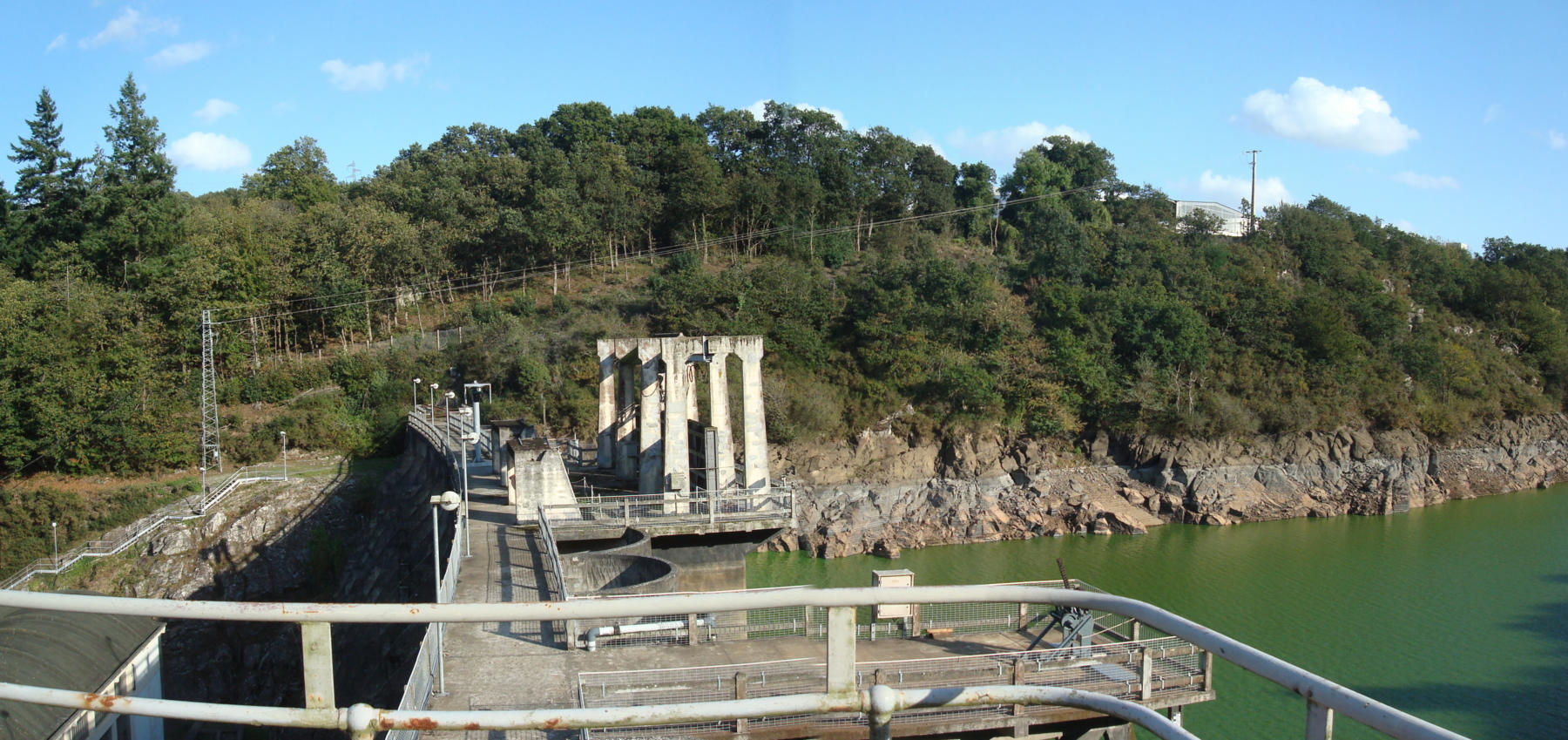

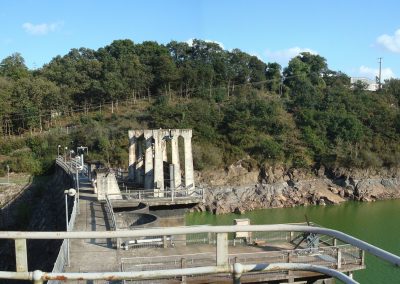

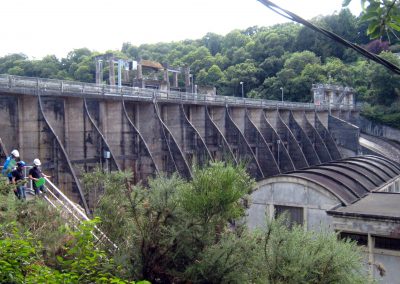

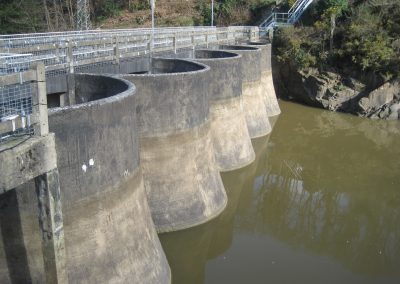

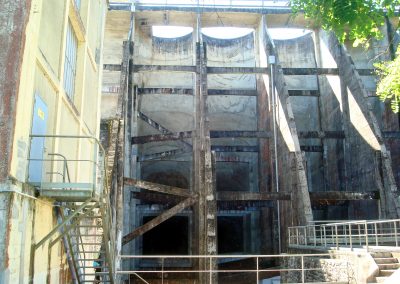

Le barrage de Rophémel est construit sur le fleuve côtier de la Rance, en amont de la célèbre usine marémotrice située à l’estuaire. C’est un ouvrage construit de 1931 à 1938 de type voûtes multiples en béton à contreforts système « Considère », appuyé sur du granite. Le barrage est constitué de 16 voûtes minces en béton armé de 5,40 m d’ouverture entre murs et de 10,80 m à 25,60 m de hauteur variable. Sa longueur en crête est de 126 m, sa hauteur au-dessus du terrain naturel de 26 m (classe A), il crée une retenue de 4,4 millions de m3.
Cet aménagement est à double usage : production d’eau potable et production électrique.

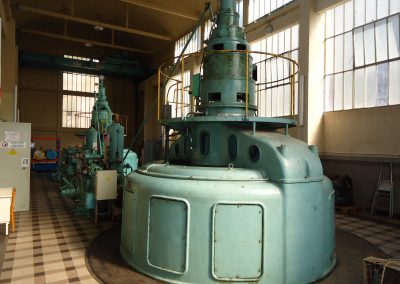

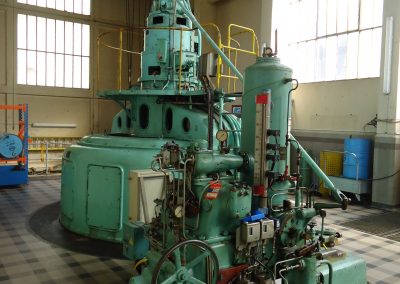

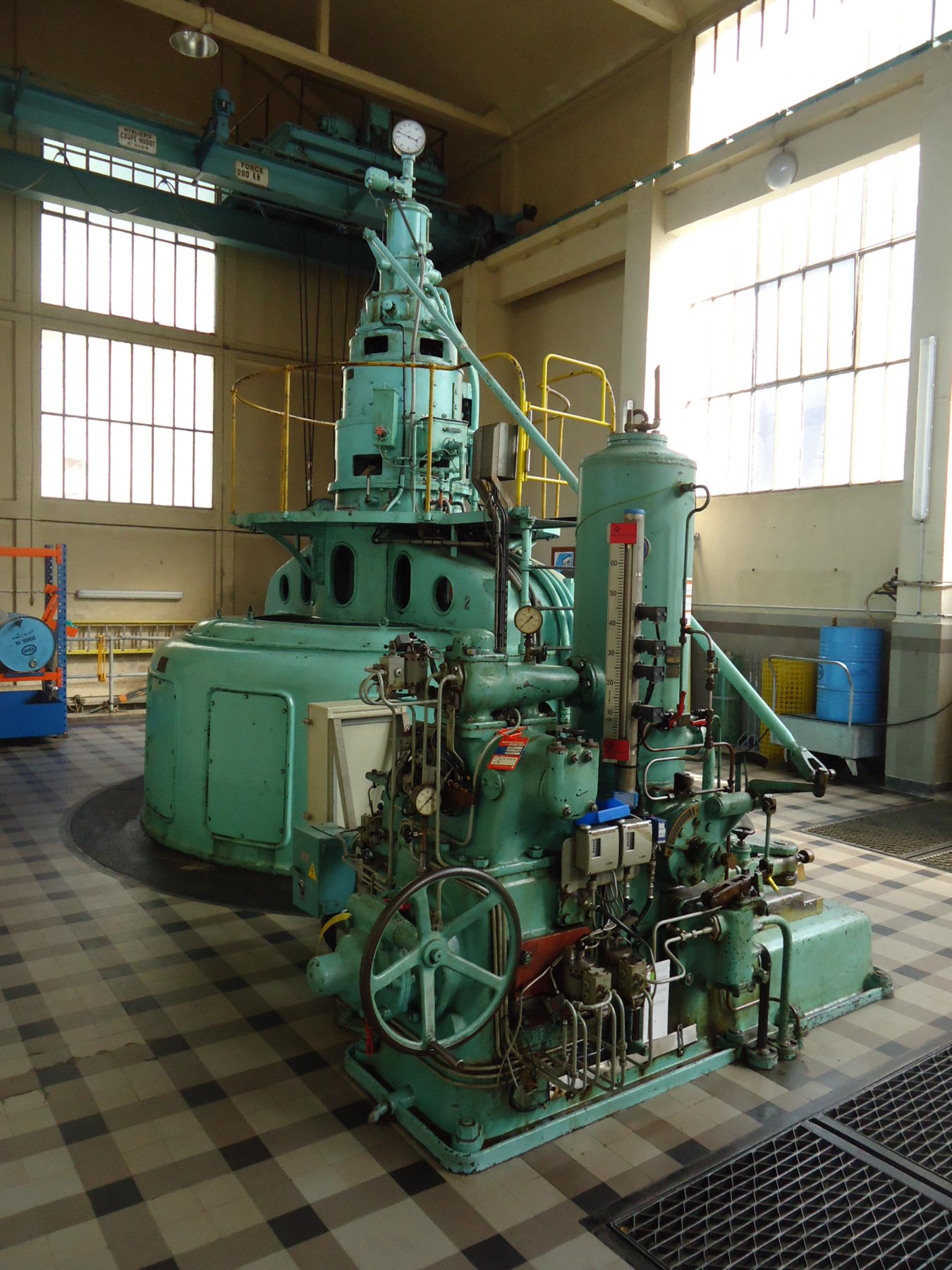

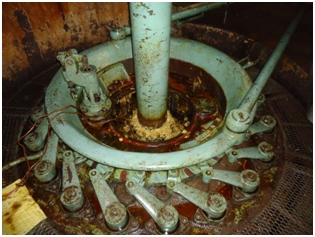

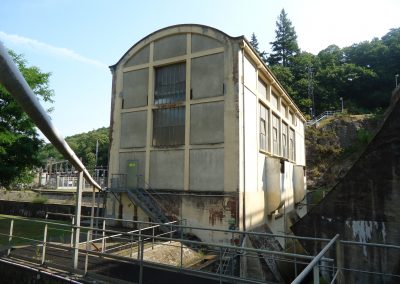

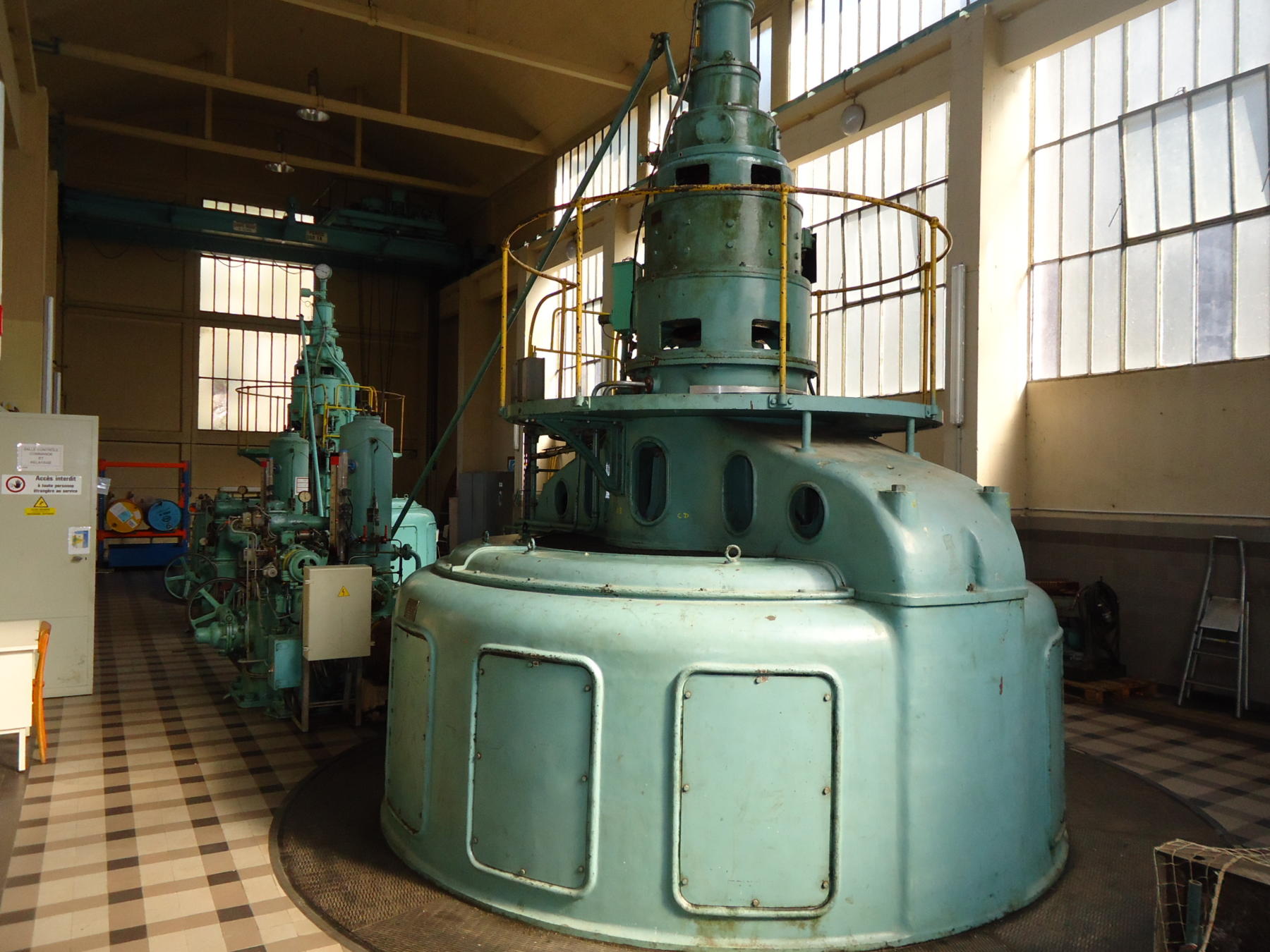

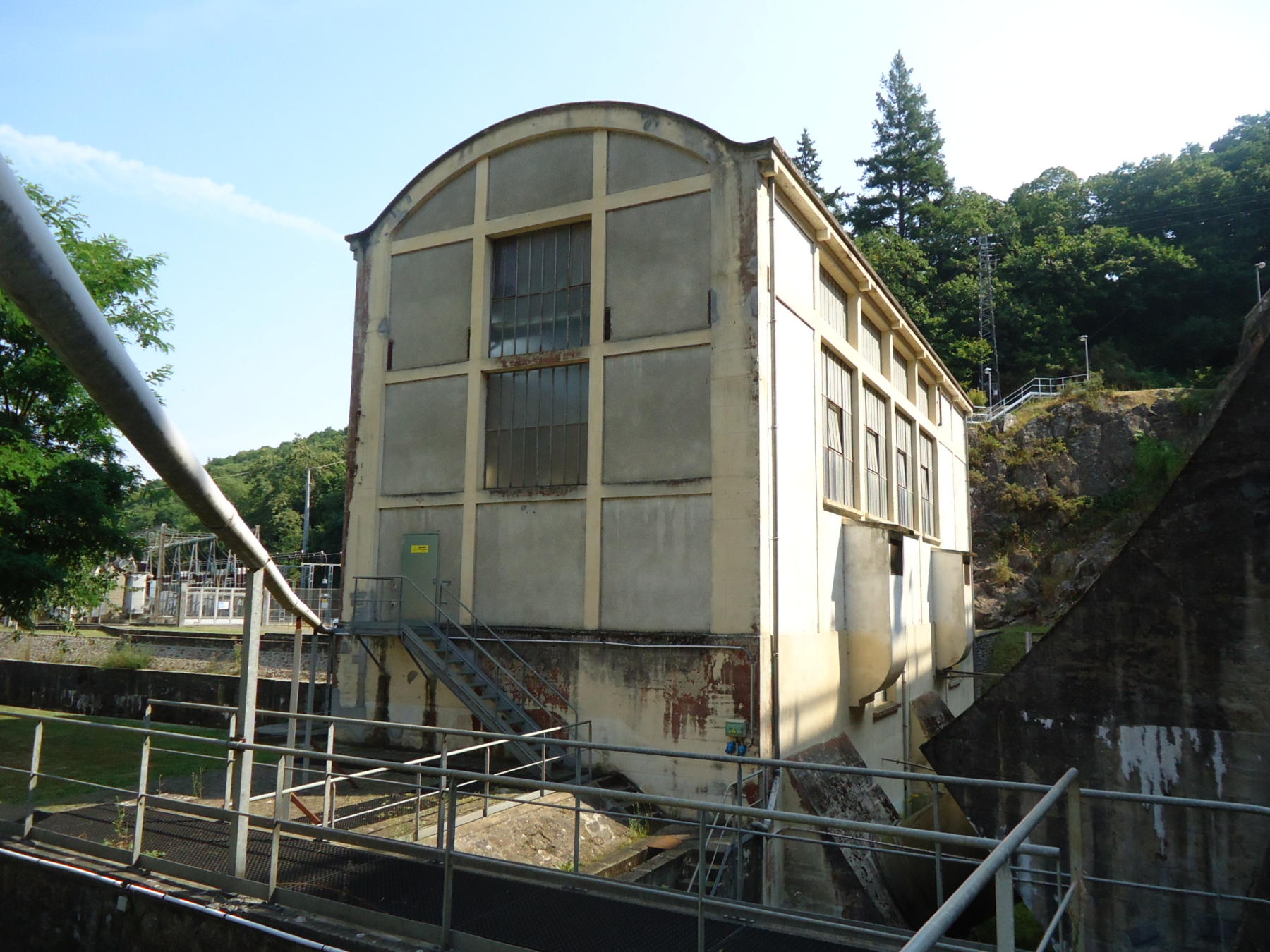

La centrale hydroélectrique située au pied du barrage est actuellement équipée de deux turbines Kaplan qui seront remplacées par une seule turbine :
- Débit d’équipement : 13.5 m3/s
- Chute brute max. : 23.8 m
- Turbines installées : type Kaplan à axe vertical
- Puissance électrique max. : 2.65 MW
- Production annuelle estimée : 2.47 GWh
MISSION
Le barrage de Rophémel sur la Rance a été mis en service en 1934 dans le cadre d’une concession hydroélectrique confiée à EDF. Il est depuis 1963 à double usage: la production d’eau pour le bassin rennais et la production électrique en période de pointe.
Le SMPBR a confié à GEOS Ingénieurs Conseils la maîtrise d’œuvre (études de conception et suivi des travaux) relatifs à :
- la mise en place d’une nouvelle turbine,
- la réalisation des travaux de rétablissement de la libre circulation des anguilles, aussi bien pour la montaison que la dévalaison,
- l’automatisation des vannes de l’évacuateur de crue et l’adaptation du contrôle-commande et du suivi de l’ouvrage.
La mission d’assistance à maître d’ouvrage pour le suivi réglementaire du barrage comprend :
- Suivi et analyse des données d’auscultation
- Rédaction d’un rapport annuel d’auscultation
- Visites Techniques Approfondies
- Examen Technique Complet
- Revue de sûreté
